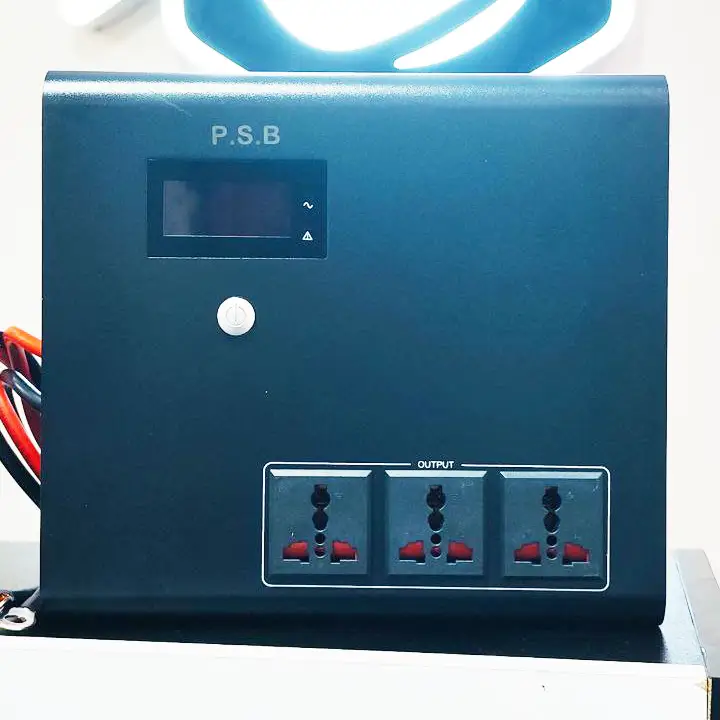

UPS P.S.B 1200VA

مشخصات فنی و راهنمای کاربر UPS

 مشخصات فنی (Specifications)

ظرفیت

– ۱۲۰۰VA / 720W – 1500VA / 900W – 2400VA / 1440W



ورودی (INPUT)

بازه ولتاژ ۲۲۰: V / 230V / 240Vac

با محدوده تحمل −۲۲% تا +۲۶%

و همچنین ±۵Vac – بازه فرکانس : ۵۰Hz / 60Hz ( تشخیص خودکار )

±۱۰% ( قابل انتخاب بین ۵% تا ۱۵%)



خروجی (OUTPUT)

ولتاژ ( در حالت باتری ): ۲۲۰V / 230V / 240Vac ±۱۰% –

فرکانس ( در حالت باتری ): ۵۰Hz / 60Hz ±۱% –

شکل موج :

• حالت برق شهر : همزمان با شبک ه
• حالت باتری : موج مربعی

نوع بار :

• تجهیزات IT: پشتیبانی میشود
• بار نیمموج : حداکثر ۵۰% از توان نامی
• بار القایی : حداکثر ۳۰% از توا ن نامی

باتریها (BATTERIES)

ولتاژ نامی :

مدل ۱۲۰۰VA و ۱۵۰۰VA: 12Vdc –

مدل ۲۴۰۰VA: 24Vdc –

حداکثر جریان شارژ :

۱۲۰۰VA و ۱۵۰۰VA: 20A / 10A – 2400VA: 15A / 10A



سایر مشخصات (OTHERS)

زمان سوئیچ : ۸ms ( معمولی ) ،

حداکثر ۱۵ms – دمای کاری : تا ۴۵°C –

رطوبت کاری : ۰ تا ۹۵% ( بدون میعان ) –

درجه حفاظتی : IP20 –

میزان صدا : کمتر از ۴۵dB –

ابعاد : ۲۴۵ × ۸۰ × ۲۲۰ میلیمتر

– وزن خالص : ۲.۶۶ / ۲.۶۸ / ۲.۸۲ کیلوگرم

– وزن ناخالص : ۳.۰۲ / ۳.۰۴ / ۳.۱۸ کیلوگرم



 راهنمای کاربر (User Manual)

ایمنی و اطلاعات عمومی :

1. اطلاعات ممکن است بدون اطلاع قبلی تغییر کند . پیش از استفاده، از صحت مشخصات اطمینان حاصل کنید .
2. پیش از استفاده برای تجهیزا ت پزشکی یا خطرناک با فروشنده مشورت کنید .
3. افراد غیرمتخصص مجاز به باز کردن دستگاه نیستند، خطر شوک الکتریکی وجود دارد و گارانتی باطل میشود .
4. دستگاه هنگام اتصال به بر ق باید زمین شود .
5. از اتصال کوتاه بین قطب مثبت و منفی باتری خودداری کنید .
6. در صورت عملکرد غیرعادی UPS، فوراً از بر ق بکشید و با فروشنده تماس بگیرید .
7. مسیر تهویه را باز نگه دارید . اتصال : تجهیزات را طبق دیاگرام به دستگاه وصل کنید .



عملیات :

1. نمایشگر و LED ها : نمایش حالت کاری، ولتاژ خروجی، ظرفیت باتری و بار .
2. دکمه روشن / خاموش : نگه داشتن ۲ ثانیهای برای روشن / خاموش کردن، فشار کمتر از ۲ ثانیه در حالت بر ق شهر برای تست باتری .
3. خروجیها : اتصال تجهیزات حیاتی .
4. کابلهای باتری : اتصال ورودی ۵
5. . فن : خنککاری دستگاه .
6. کلید DIP: تنظیم ولتاژ ورودی و جریان شارژ .
7. ورودی برق شهر : اتصال به برق .
