دوربین های مداربسته (CCTV) یکی از مهم ترین ابزارهای نظارتی و امنیتی هستند که در خانه ها، فروشگاه ها، شرکت ها و حتی فضاهای عمومی به طور گسترده استفاده می شوند. اما واقعاً یک دوربین مداربسته چگونه کار می کند؟ چه اجزایی دارد؟ تصویر چگونه ضبط، پردازش و ذخیره می شود؟ و در نهایت چه تفاوت هایی میان انواع دوربین ها وجود دارد؟
در این مقاله به صورت کاملاً کاربردی و قابل فهم، تمام مراحل عملکرد دوربین مداربسته را بررسی می کنیم.
اجزای اصلی دوربین مداربسته
برای درک عملکرد دوربین، ابتدا باید با مهم ترین قطعات آن آشنا شویم:
– لنز
– سنسور تصویر (CMOS یا CCD)
– پردازنده تصویر (ISP)
– برد الکترونیکی
– LED های مادون قرمز (IR)
– محفظه (Housing)
– کابل یا ماژول شبکه (برای IP)
– حافظه یا ذخیره سازی (NVR/DVR/Memory)
هرکدام از این بخش ها در روند تولید و انتقال تصویر نقش مهمی دارند.
نحوه عملکرد دوربین مداربسته (روند کامل)
عملکرد تمام دوربین های مداربسته را می توان در چند مرحله خلاصه کرد:
۱. دریافت نور توسط لنز
لنز نور محیط را جمع کرده و روی سنسور تصویر متمرکز می کند.
– لنزهای ثابت
– لنزهای وریفوکال
– لنزهای موتورایز
هرکدام میزان زوم و زاویه دید را کنترل می کنند.
۲. تبدیل نور به سیگنال الکتریکی
این مرحله توسط سنسور تصویر انجام می شود:
– CMOS
– CCD
سنسور، نور را به سیگنال الکتریکی (الکترون ها) تبدیل می کند.
۳. پردازش و تبدیل سیگنال به تصویر
پردازنده تصویری دوربین (ISP) سیگنال های خام را پردازش کرده و تبدیل به تصویر دیجیتال می کند.
عملیات پردازشی شامل:
– تنظیم نور (Exposure)
– کاهش نویز
– تنظیم رنگ
– تنظیم وضوح
– اصلاح اعوجاج لنز
– تشخیص حرکت
۴. فشرده سازی تصویر
برای ارسال آسان تصویر، دوربین آن را با یکی از فرمت های زیر فشرده سازی می کند:
– H.264
– H.265
– H.265+
– MJPEG
۵. ارسال تصویر
بسته به نوع دوربین، تصویر از طریق کابل یا شبکه انتقال می یابد.
در دوربین های آنالوگ (AHD/TVI/CVI):
– انتقال تصویر از کابل کواکسیال
– نیاز به دستگاه DVR برای ضبط
در دوربین های IP:
– ارسال تصویر از طریق شبکه (LAN/WiFi)
– پشتیبانی از PoE
– نیاز به NVR
۶. نمایش و ذخیره سازی
در نهایت تصویر در دستگاه ضبط (NVR/DVR)، کارت SD یا فضای ابری ذخیره می شود.
همچنین تصویر در مانیتور یا موبایل قابل مشاهده است.

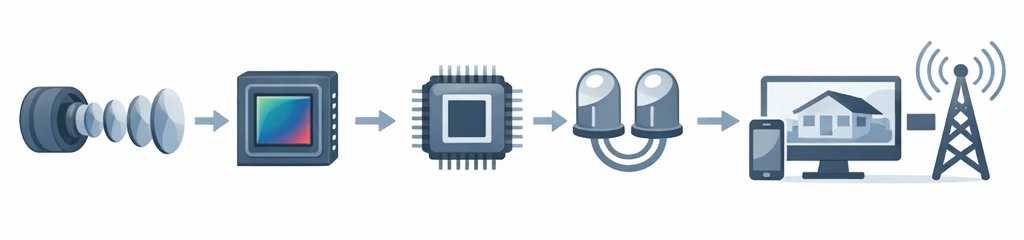

کارکرد بخش های اصلی دوربین مداربسته
کارکرد بخش های اصلی دوربین مداربسته
سنسور تصویر
مغز دوربین است و کیفیت تصویر کاملاً به آن بستگی دارد.
پارامترهای مهم:
– اندازه سنسور (۱/۲.۸″ ، ۱/۳″ و…)
– رزولوشن (MP)
– حساسیت به نور (LUX)
پردازنده تصویر (ISP)
پردازش رنگ، نور، نویز و الگوریتم های هوشمند را انجام می دهد.
دوربین های هوشمند (AI)، پردازنده های پیشرفته استفاده می شود.
مادون قرمز (IR)
LEDهای IR برای دید در شب استفاده می شوند.
نور مادون قرمز برای چشم انسان نامرئی است، اما سنسور آن را می بیند.
عملکرد دید در شب دوربین چگونه است؟
در نور کم، دوربین به حالت Night Mode می رود.
مراحل:
مراحل:– فعال شدن LED مادون قرمز
– سیاه وسفید شدن تصویر برای کیفیت بهتر
– تقویت سیگنال های نور ضعیف
– استفاده از فیلتر IR Cut
تفاوت عملکرد دوربین آنالوگ و IP
دوربین آنالوگ
– تبدیل نور ← سیگنال آنالوگ
– ارسال از کابل کواکسیال
– پردازش اصلی در DVR
دوربین IP
– تبدیل نور ← تصویر دیجیتال
– پردازش داخل خود دوربین
– ارسال از طریق شبکه
– پشتیبانی از هوش مصنوعی
ویژگی های هوشمند در دوربین های جدید
دوربین های مدرن قابلیت های AI دارند:
– تشخیص چهره
– تشخیص افراد
– تشخیص پلاک خودرو
– تشخیص حرکت
– شمارش افراد
– منطقه ممنوعه (Intrusion)
– عبور از خط (Line Crossing)
نکات مهم هنگام انتخاب دوربین
– کیفیت سنسور
– نوع لنز
– برد IR
– پشتیبانی از AI
– ضدآب بودن (IP66/IP67)
– نوع کابل کشی
– سازگاری با NVR یا DVR
سوالات متداول (FAQ)
- دوربین مداربسته چگونه تصویر را ضبط می کند؟
نور ← سنسور ← پردازنده ← فشرده سازی ← ارسال ← ذخیره در DVR/NVR
- آیا بدون DVR هم می توان تصویر را ذخیره کرد؟
بله، دوربین های IP با کارت حافظه یا فضای ابری نیز کار می کنند.
- آیا دوربین در تاریکی مطلق هم کار می کند؟
بله، با استفاده از LEDهای مادون قرمز.
- تفاوت دوربین AHD و IP چیست؟
AHD آنالوگ است ولی IP دیجیتال و هوشمندتر.
- آیا دوربین مداربسته صدا را ضبط می کند؟
در صورت داشتن میکروفن داخلی یا خارجی، بله.
