DNR مخفف عبارت Digital Noise Reduction به معنی کاهش نویز دیجیتال است. این قابلیت در دوربین مداربسته برای کاهش نویزهای تصویری، به خصوص در محیط های کم نور و شبانه استفاده می شود. زمانی که نور محیط کافی نباشد، تصویر دوربین ممکن است دانه دانه، برفکی، تار یا دارای نقاط رنگی و سفید دیده شود. فناوری DNR با پردازش تصویر، این نویزهای اضافی را کاهش می دهد و باعث می شود تصویر شفاف تر، نرم تر و قابل تشخیص تر باشد.
قابلیت DNR در دوربین مداربسته نقش مهمی در افزایش کیفیت تصویر، بهبود تشخیص چهره، کاهش حجم فایل ضبط شده و عملکرد بهتر سیستم در شرایط نوری ضعیف دارد. به همین دلیل، وجود DNR به خصوص در دوربین هایی که برای فضای کم نور، پارکینگ، راهرو، انبار، فروشگاه یا محیط های بیرونی استفاده می شوند، اهمیت زیادی دارد.
نویز تصویر در دوربین مداربسته چیست؟
نویز تصویر به اختلالات ناخواسته ای گفته می شود که باعث کاهش وضوح و کیفیت تصویر می شوند. این نویزها معمولاً به شکل نقاط ریز، دانه های رنگی، لکه های سفید، موج های تصویری یا برفک در تصویر دیده می شوند. در دوربین مداربسته، نویز بیشتر در شرایطی ایجاد می شود که نور محیط کم باشد یا دوربین برای روشن تر کردن تصویر مجبور شود سیگنال تصویر را تقویت کند.
در تصاویر دارای نویز، جزئیات مهم مانند چهره افراد، پلاک خودرو، مسیر حرکت سوژه یا اشیای کوچک به سختی قابل تشخیص هستند. همچنین نویز زیاد باعث می شود دستگاه ضبط، تغییرات غیرواقعی تصویر را به عنوان حرکت تشخیص دهد و هشدارهای اشتباه ایجاد کند.
به همین دلیل، کاهش نویز یکی از مهم ترین قابلیت های پردازش تصویر در دوربین های مداربسته محسوب می شود.

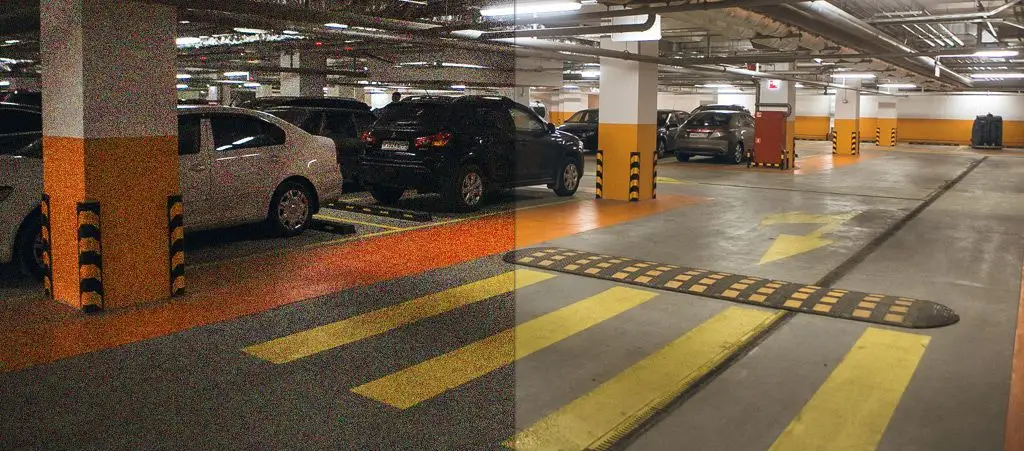

قابلیت DNR در دوربین های مدار بسته
چرا در تصویر دوربین مداربسته نویز ایجاد می شود؟
نویز تصویر می تواند دلایل مختلفی داشته باشد، اما رایج ترین دلیل آن کمبود نور است. زمانی که نور کافی به سنسور دوربین نرسد، دوربین برای تولید تصویر روشن تر، سیگنال دریافتی را تقویت می کند. این تقویت سیگنال اگرچه تصویر را روشن تر می کند، اما نویز را نیز افزایش می دهد.
از مهم ترین دلایل ایجاد نویز در تصویر دوربین مداربسته می توان به موارد زیر اشاره کرد:
- نور کم محیط
- کیفیت پایین سنسور تصویر
- فعال شدن بیش از حد AGC
- کابل کشی ضعیف یا غیراستاندارد
- منبع تغذیه نامناسب
- تداخل الکترومغناطیسی
- تنظیمات اشتباه تصویر
- آلودگی یا خط وخش روی لنز
- استفاده از دوربین ضعیف در محیط تاریک
- فشرده سازی بیش از حد تصویر
البته همه نویزها از یک نوع نیستند. بخشی از نویزها دیجیتالی هستند و با DNR کاهش پیدا می کنند، اما نویزهای ناشی از برق، کابل، آداپتور یا تداخل مغناطیسی باید از طریق اصلاح تجهیزات و نصب اصولی برطرف شوند.
DNR چگونه کار می کند؟
قابلیت DNR با استفاده از الگوریتم های پردازش تصویر، بخش هایی از تصویر را که به عنوان نویز شناسایی می شوند، اصلاح می کند. این فناوری تلاش می کند تفاوت بین جزئیات واقعی تصویر و نقاط مزاحم ناشی از نویز را تشخیص دهد و سپس نویزهای اضافی را کاهش دهد.
در واقع DNR یک قطعه فیزیکی جداگانه نیست، بلکه بخشی از پردازش تصویر دوربین است. پردازنده دوربین تصویر دریافتی از سنسور را بررسی می کند، پیکسل های غیرعادی را تشخیص می دهد و آن ها را با توجه به اطلاعات پیکسل های اطراف یا فریم های قبلی اصلاح می کند.
نتیجه این پردازش، تصویری تمیزتر، نرم تر و قابل استفاده تر است؛ به خصوص در شب یا محیط هایی که نور کمی دارند.
ارتباط DNR با AGC در دوربین مداربسته
AGC مخفف Automatic Gain Control به معنی کنترل خودکار بهره است. این قابلیت زمانی فعال می شود که نور محیط کم باشد و دوربین بخواهد تصویر را روشن تر کند. AGC با تقویت سیگنال تصویر، روشنایی را افزایش می دهد، اما هم زمان نویز تصویر را هم بیشتر می کند.
اینجاست که DNR اهمیت پیدا می کند. وقتی AGC باعث افزایش نویز می شود، DNR تلاش می کند نویز ایجادشده را کاهش دهد و تصویر را قابل قبول تر کند. به همین دلیل، در محیط های کم نور معمولاً AGC و DNR هم زمان روی کیفیت تصویر تأثیر می گذارند.
اگر AGC بیش از حد بالا باشد، حتی DNR هم نمی تواند همه نویزها را حذف کند. بنابراین برای رسیدن به تصویر بهتر، باید تعادل مناسبی بین نور محیط، AGC، DNR، شاتر و دید در شب برقرار شود.
انواع DNR در دوربین مداربسته
در دوربین های مداربسته معمولاً دو نوع اصلی کاهش نویز دیجیتال وجود دارد: ۲DNR و ۳DNR. هرکدام از این فناوری ها روش متفاوتی برای کاهش نویز دارند و در شرایط خاصی عملکرد بهتری ارائه می دهند.
۲DNR چیست؟
۲DNR یا Two-Dimensional Noise Reduction نوعی کاهش نویز دوبعدی است که نویز را در همان فریم تصویر بررسی و اصلاح می کند. در این روش، پردازنده دوربین هر تصویر را به صورت جداگانه تحلیل می کند و پیکسل هایی را که شبیه نویز هستند، با توجه به پیکسل های اطراف اصلاح می کند.
۲DNR بیشتر روی کاهش نویز در سطح همان تصویر کار می کند. این فناوری می تواند نویزهای ریز و دانه دانه را تا حدی کاهش دهد، اما اگر شدت آن زیاد تنظیم شود، ممکن است باعث نرم شدن بیش از حد تصویر و کاهش جزئیات شود.
به زبان ساده، ۲DNR تصویر را تمیزتر می کند، اما در بعضی شرایط ممکن است جزئیات ظریف مانند بافت چهره، نوشته ها یا لبه اجسام کمی نرم تر دیده شوند.
۳DNR چیست؟
۳DNR یا Three-Dimensional Noise Reduction نوع پیشرفته تر کاهش نویز دیجیتال است. این فناوری علاوه بر بررسی هر فریم، فریم های متوالی تصویر را نیز با هم مقایسه می کند. به همین دلیل می تواند تشخیص دهد کدام تغییرات در تصویر واقعی هستند و کدام تغییرات فقط نویز محسوب می شوند.
۳DNR در محیط های کم نور و تصاویر شبانه عملکرد بهتری نسبت به ۲DNR دارد. این قابلیت می تواند نویزهای متحرک و دانه های مزاحم تصویر را بهتر کاهش دهد و تصویر نهایی را شفاف تر کند.
با این حال، اگر مقدار ۳DNR بیش از حد بالا تنظیم شود، ممکن است روی سوژه های متحرک اثر منفی بگذارد و باعث ایجاد حالت کشیدگی، هاله یا تاری حرکت شود. بنابراین تنظیم درست ۳DNR اهمیت زیادی دارد.
تفاوت ۲DNR و ۳DNR
تفاوت اصلی ۲DNR و ۳DNR در روش پردازش تصویر است. ۲DNR هر فریم را به صورت جداگانه بررسی می کند، اما ۳DNR علاوه بر تحلیل همان فریم، چند فریم پشت سر هم را نیز مقایسه می کند.
| ویژگی | ۲DNR | ۳DNR |
| روش پردازش | بررسی نویز در یک فریم | بررسی نویز در چند فریم متوالی |
| عملکرد در نور کم | متوسط | بهتر |
| تأثیر روی جزئیات | ممکن است تصویر را نرم کند | در تنظیمات بالا ممکن است هاله حرکتی ایجاد کند |
| مناسب برای | محیطهای کمنویز و نور متوسط | محیطهای تاریک و نویز زیاد |
| کاربرد رایج | کاهش نویز پایه | کاهش نویز حرفهایتر در شب |
در دوربین های جدید، معمولاً ترکیبی از ۲DNR و ۳DNR استفاده می شود تا تصویر هم از نظر نویز کنترل شود و هم جزئیات مهم تا حد امکان حفظ شوند.
مزایای قابلیت DNR در دوربین مداربسته
قابلیت DNR فقط برای زیباتر کردن تصویر نیست؛ این فناوری روی عملکرد کلی سیستم نظارت تصویری نیز تأثیر دارد. مهم ترین مزایای DNR عبارت اند از:
- کاهش نویز تصویر در شب
- افزایش شفافیت تصویر در نور کم
- کمک به تشخیص بهتر چهره و اجسام
- کاهش دانه های رنگی و نقاط سفید تصویر
- بهبود کیفیت تصویر ضبط شده
- کاهش حجم فایل ویدئویی در برخی شرایط
- کاهش خطا در تشخیص حرکت
- افزایش کارایی سیستم در محیط های تاریک
- بهبود عملکرد دوربین در کنار دید در شب
- کمک به کاهش اشغال فضای هارد دستگاه ضبط
وقتی نویز تصویر کمتر باشد، دستگاه DVR یا NVR تصویر را بهتر فشرده سازی می کند؛ زیرا نویزهای ریز و مداوم کمتر به عنوان تغییرات تصویری ذخیره می شوند. این موضوع می تواند در کاهش مصرف پهنای باند و فضای ذخیره سازی مؤثر باشد.
قابلیت DNR در دوربین های مدار بسته
معایب و محدودیت های DNR
قابلیت DNR با وجود مزایای زیاد، محدودیت هایی هم دارد. اگر این قابلیت بیش از حد قوی تنظیم شود، ممکن است بخشی از جزئیات واقعی تصویر را هم از بین ببرد. برای مثال، خطوط ریز، جزئیات چهره، نوشته روی تابلو یا پلاک خودرو ممکن است نرم تر یا کم وضوح تر دیده شوند.
از مهم ترین محدودیت های DNR می توان به موارد زیر اشاره کرد:
- احتمال کاهش جزئیات تصویر در تنظیمات بالا
- ایجاد هاله یا کشیدگی پشت سوژه های متحرک
- نرم شدن بیش از حد چهره افراد
- کاهش وضوح لبه اجسام
- عملکرد متفاوت در برندها و مدل های مختلف
- ناتوانی در حذف نویزهای ناشی از کابل کشی یا برق نامناسب
بنابراین DNR نباید همیشه روی بیشترین مقدار قرار بگیرد. بهترین تنظیم، حالتی است که نویز را کاهش دهد اما جزئیات مهم تصویر را از بین نبرد.
DNR چه تفاوتی با WDR دارد؟
DNR و WDR هر دو از قابلیت های پردازش تصویر در دوربین مداربسته هستند، اما کاربرد آن ها متفاوت است. DNR برای کاهش نویز تصویر استفاده می شود، درحالی که WDR برای کنترل اختلاف نور زیاد بین بخش های روشن و تاریک تصویر کاربرد دارد.
اگر تصویر در شب دانه دانه، برفکی یا پر از نقاط مزاحم است، DNR اهمیت دارد. اما اگر سوژه در برابر نور شدید قرار گرفته و چهره او تاریک دیده می شود، WDR کاربردی تر است.
برای مثال، در یک پارکینگ تاریک، DNR به کاهش نویز تصویر کمک می کند. اما در ورودی یک ساختمان که نور بیرون بسیار زیاد است و چهره افراد تاریک می شود، WDR نقش مهم تری دارد.
تفاوت DNR با BLC و HLC
BLC و HLC نیز مانند WDR برای مدیریت نور تصویر استفاده می شوند، اما DNR برای کاهش نویز کاربرد دارد. BLC زمانی استفاده می شود که نور پشت سوژه زیاد است و سوژه تاریک دیده می شود. HLC برای کاهش اثر نورهای شدید مانند چراغ خودرو یا نورافکن به کار می رود.
در مقابل، DNR مستقیماً با نویز تصویری سروکار دارد. اگر تصویر دارای نقطه های رنگی، برفک، دانه های سفید یا نویز شبانه باشد، DNR گزینه مناسب تری است.
ارتباط DNR با دید در شب
در دوربین های دید در شب، به خصوص دوربین هایی که از مادون قرمز استفاده می کنند، DNR اهمیت زیادی دارد. در شب، نور محیط کاهش پیدا می کند و دوربین برای ثبت تصویر واضح تر به مادون قرمز، سنسور حساس تر، AGC و پردازش تصویر وابسته می شود.
اگر DNR عملکرد خوبی داشته باشد، تصویر شبانه تمیزتر و شفاف تر دیده می شود. اما اگر DNR ضعیف باشد یا تنظیمات آن مناسب نباشد، تصویر شب ممکن است پر از نویز، لکه و دانه های مزاحم شود.
در دوربین های باکیفیت تر، ترکیب دید در شب قوی، سنسور مناسب، AGC کنترل شده و ۳DNR باعث می شود تصویر شبانه کیفیت بالاتری داشته باشد.
آیا DNR باعث کاهش حجم فیلم دوربین مداربسته می شود؟
بله، در بسیاری از شرایط DNR می تواند به کاهش حجم فایل ضبط شده کمک کند. دلیل آن این است که نویز تصویر باعث ایجاد تغییرات ریز و مداوم در فریم ها می شود. دستگاه ضبط این تغییرات را به عنوان اطلاعات تصویری ذخیره می کند و در نتیجه حجم فایل و مصرف پهنای باند افزایش پیدا می کند.
وقتی DNR نویزهای اضافه را کاهش می دهد، تصویر پایدارتر می شود و فشرده سازی ویدئو بهتر انجام می گیرد. این موضوع می تواند باعث کاهش مصرف فضای هارد و افزایش مدت زمان ذخیره سازی تصاویر شود.
البته میزان تأثیر DNR روی حجم فایل به عوامل مختلفی مانند کدک تصویر، رزولوشن، فریم ریت، بیت ریت، نور محیط، میزان حرکت در تصویر و نوع دستگاه ضبط بستگی دارد.
تنظیمات پیشنهادی DNR در دوربین مداربسته
تنظیم DNR باید بر اساس شرایط محیط انجام شود. مقدار خیلی کم ممکن است نویز را به اندازه کافی کاهش ندهد و مقدار خیلی زیاد ممکن است جزئیات را از بین ببرد.
برای تنظیم بهتر DNR به نکات زیر توجه کنید:
- در محیط های روشن، مقدار DNR را پایین یا متوسط قرار دهید.
- در محیط های کم نور، مقدار DNR را به صورت تدریجی افزایش دهید.
- اگر سوژه ها زیاد حرکت می کنند، مقدار ۳DNR را بیش از حد بالا نبرید.
- پس از تنظیم، تصویر را هم در روز و هم در شب بررسی کنید.
- اگر پشت سوژه هاله یا کشیدگی دیده می شود، مقدار DNR را کاهش دهید.
- اگر جزئیات چهره یا پلاک نرم شده، DNR بیش از حد زیاد است.
- همراه با DNR، تنظیمات AGC، شاتر، IR و WDR را هم بررسی کنید.
- در محیط های بسیار تاریک، فقط به DNR تکیه نکنید و نور کمکی مناسب در نظر بگیرید.
بهترین روش این است که DNR را مرحله به مرحله تغییر دهید و نتیجه را روی تصویر واقعی محیط بررسی کنید.
چه زمانی باید DNR را فعال کنیم؟
DNR زمانی کاربرد دارد که تصویر دوربین دارای نویز باشد. اگر تصویر در شب یا نور کم دانه دانه، برفکی یا دارای نقاط سفید و رنگی است، فعال کردن DNR می تواند کیفیت تصویر را بهتر کند.
موارد زیر نشان می دهد فعال سازی DNR لازم است:
- تصویر شبانه نویز زیادی دارد.
- تصویر در محیط کم نور دانه دانه است.
- فضای ذخیره سازی زودتر از انتظار پر می شود.
- Motion Detection هشدارهای اشتباه زیادی ایجاد می کند.
- چهره افراد در شب به دلیل نویز قابل تشخیص نیست.
- تصویر دارای نقاط سفید یا رنگی متحرک است.
- در تصویر زنده، پرش های ریز و مزاحم دیده می شود.
اگر تصویر نور کافی دارد و نویز زیادی ندارد، فعال بودن شدید DNR ضروری نیست و ممکن است باعث کاهش جزئیات شود.
خطاهای رایج در استفاده از DNR
بسیاری از کاربران تصور می کنند هرچه مقدار DNR بیشتر باشد، تصویر بهتر خواهد شد. این تصور درست نیست. DNR باید متعادل تنظیم شود؛ چون در مقدار زیاد ممکن است کیفیت جزئیات را کاهش دهد.
خطاهای رایج در تنظیم DNR عبارت اند از:
- قرار دادن DNR روی بیشترین مقدار
- بی توجهی به کیفیت نور محیط
- استفاده از کابل یا آداپتور نامناسب و انتظار رفع مشکل با DNR
- فعال بودن AGC بالا بدون تنظیم درست DNR
- بررسی نکردن تصویر در شرایط شب
- بی توجهی به حرکت سوژه ها در محیط
- مقایسه نکردن تصویر قبل و بعد از فعال سازی
- اشتباه گرفتن نویز دیجیتال با نویز ناشی از برق یا کابل
برای دریافت بهترین نتیجه، ابتدا باید مشکلات نصب، نور، کابل و تغذیه بررسی شود و سپس DNR تنظیم گردد.
هنگام خرید دوربین مداربسته DNR به چه نکاتی توجه کنیم؟
هنگام خرید دوربین مداربسته، وجود DNR در مشخصات فنی یک مزیت مهم است؛ اما کافی نیست. بهتر است بررسی کنید که دوربین از ۲DNR، ۳DNR یا ترکیب هر دو پشتیبانی می کند. همچنین کیفیت سنسور، نوع پردازنده تصویر، دید در شب، WDR، رزولوشن، لنز و برند دوربین هم روی نتیجه نهایی تأثیر زیادی دارند.
اگر دوربین برای محیط های کم نور، پارکینگ، انبار، راهرو، فضای باز یا محیط های امنیتی استفاده می شود، بهتر است مدلی انتخاب شود که ۳DNR قدرتمند و تنظیم پذیر داشته باشد.
در پروژه های حساس، فقط به عبارت DNR در کاتالوگ اکتفا نکنید. کیفیت واقعی تصویر شبانه، نمونه تصویر، برند، لنز، سنسور و شرایط نصب را هم بررسی کنید.
جمع بندی
قابلیت DNR در دوربین مداربسته یکی از مهم ترین فناوری های پردازش تصویر برای کاهش نویز دیجیتال است. این قابلیت مخصوصاً در محیط های کم نور و شبانه کاربرد دارد و باعث می شود تصویر شفاف تر، تمیزتر و قابل استفاده تر باشد.
DNR می تواند به تشخیص بهتر چهره، کاهش نویز شبانه، کاهش هشدارهای اشتباه و بهینه سازی فضای ذخیره سازی کمک کند. با این حال، اگر بیش از حد بالا تنظیم شود، ممکن است جزئیات تصویر را کاهش دهد یا روی حرکت سوژه ها اثر منفی بگذارد.
برای بهترین عملکرد، باید DNR همراه با نور مناسب، تنظیم صحیح AGC، دید در شب، WDR، کابل کشی استاندارد و منبع تغذیه مناسب استفاده شود. در نتیجه، انتخاب دوربین مداربسته دارای DNR قوی و تنظیم اصولی آن می تواند کیفیت سیستم نظارتی را به شکل قابل توجهی افزایش دهد.
سوالات متداول درباره DNR در دوربین مداربسته
DNR در دوربین مداربسته چیست؟
DNR قابلیتی برای کاهش نویز دیجیتال تصویر است. این فناوری با پردازش تصویر، دانه ها، نقاط مزاحم و نویزهای تصویری را کاهش می دهد و باعث شفاف تر شدن تصویر می شود.
۳DNR بهتر است یا ۲DNR؟
در بیشتر شرایط کم نور، ۳DNR عملکرد بهتری دارد؛ چون علاوه بر بررسی یک فریم، چند فریم متوالی را هم مقایسه می کند. اما اگر بیش از حد بالا تنظیم شود، ممکن است باعث هاله یا تاری حرکت شود.
آیا DNR کیفیت تصویر را همیشه بهتر می کند؟
اگر درست تنظیم شود، بله. اما مقدار زیاد DNR ممکن است جزئیات تصویر را کاهش دهد. بنابراین باید بر اساس شرایط محیط تنظیم شود.
آیا DNR نویز کابل یا آداپتور را حذف می کند؟
خیر. DNR برای کاهش نویز دیجیتال تصویر است. اگر نویز به دلیل کابل بی کیفیت، منبع تغذیه نامناسب یا تداخل برق باشد، باید مشکل نصب و تجهیزات برطرف شود.
آیا DNR در روز هم کاربرد دارد؟
بله، اما بیشترین کاربرد آن در شب و محیط های کم نور است. در محیط روشن معمولاً مقدار کم یا متوسط DNR کافی است.
آیا DNR باعث کاهش حجم فیلم ضبط شده می شود؟
در بسیاری از شرایط بله. چون نویز کمتر باعث می شود فشرده سازی ویدئو بهتر انجام شود و فضای کمتری از هارد اشغال شود.
آیا DNR با WDR فرق دارد؟
بله. DNR برای کاهش نویز تصویر استفاده می شود، اما WDR برای مدیریت اختلاف نور زیاد بین بخش های روشن و تاریک تصویر کاربرد دارد.
بهترین تنظیم DNR چیست؟
بهترین تنظیم به نور محیط، میزان حرکت، نوع دوربین و حساسیت تصویر بستگی دارد. معمولاً مقدار متوسط برای شروع مناسب است و سپس باید با مشاهده تصویر واقعی، تنظیم نهایی انجام شود.
