اصول طراحی قبل از نصب
نصب صحیح سیستم های داهوا Dahua از مرحله طراحی آغاز می شود، نه از زمان باز کردن جعبه تجهیزات. تعیین سناریوی نظارتی، نقاط کور، سطح جزئیات موردنیاز تصویر، شرایط نوری و زیرساخت شبکه باید قبل از هر اقدام اجرایی مشخص شود.
موارد الزامی در فاز طراحی:
- هدف نظارتی هر دوربین (تشخیص، شناسایی، مانیتورینگ)
- فاصله سوژه تا دوربین
- شرایط نور روز و شب
- مسیر کابل کشی و محل رک
- دسترسی به برق پایدار و ارت استاندارد
انتخاب محل مناسب نصب دوربین
انتخاب محل مناسب نصب دوربینتعیین زاویه و ارتفاع نصب
ارتفاع نصب مستقیم بر کیفیت تصویر و کاربرد آن تأثیر می گذارد.
استانداردهای اجرایی:
- فضاهای داخلی: ۲.۵ تا ۳ متر
- ورودی ها و راهروها: ۲.۸ تا ۳.۲ متر
- محوطه باز: ۳.۵ تا ۵ متر (بسته به لنز)
نکته عملی:
نصب بیش ازحد بالا باعث از دست رفتن جزئیات چهره و پلاک می شود، حتی اگر رزولوشن دوربین بالا باشد.
جلوگیری از نور مزاحم
دوربین نباید مستقیماً به سمت منابع نوری قوی نصب شود.
منابع مشکل ساز:
- نور خورشید مستقیم
- چراغ های خیابانی
- نورافکن ها
تنظیم نادرست زاویه باعث کاهش شدید عملکرد WDR و IR می شود.
کابل کشی اصولی
کابل شبکه (سیستم های IP)
- Cat6 مس خالص
- حداکثر طول استاندارد: ۹۰ متر
- استفاده از Keystone و Patch Cord استاندارد
اشتباه رایج
استفاده از کابل CCA باعث افت ولتاژ، Packet Loss و قطع تصویر در شب می شود.
کابل برق سیستم های آنالوگ و برخی IP
- سطح مقطع متناسب با طول مسیر
- مسیر مجزا از کابل برق فشار قوی
- استفاده از داکت یا لوله محافظ
نصب فیزیکی دوربین
مراحل نصب استاندارد
- علامت گذاری دقیق محل پیچ ها
- سوراخ کاری با رول پلاک مناسب سطح
- عبور کابل بدون فشار و شکستگی
- آب بندی کامل در محیط های بیرونی
- تثبیت نهایی بدنه دوربین
نکته اجرایی:
در محیط بیرونی، عدم آب بندی صحیح محل ورود کابل شایع ترین علت خرابی زودهنگام دوربین است.
نصب و راه اندازی NVR / XVR
محل نصب دستگاه ضبط
محل نصب - محیط خنک و دارای تهویه
- دور از رطوبت و گردوغبار
- دسترسی محدود فیزیکی
اتصال اولیه
- اتصال هارد
- اتصال مانیتور و موس
- اتصال شبکه
- اتصال برق با محافظ ولتاژ

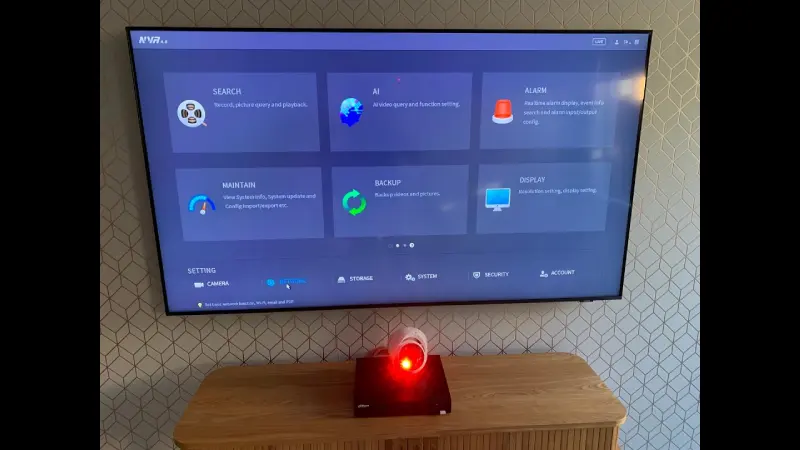

تنظیمات اولیه پس از نصب
فعال سازی اولیه دستگاه
پس از روشن شدن:
- تعیین رمز عبور قوی
- انتخاب زبان
- تنظیم تاریخ و ساعت
- انتخاب Time Zone صحیح
نکته امنیتی:
استفاده از رمز پیش فرض یا ساده، کل سیستم را در معرض نفوذ قرار می دهد.
افزودن دوربین ها (IP)
Camera > Registration
- Auto Search یا Manual Add
- بررسی Status (Online)
- تطابق IP دوربین و NVR
تنظیم فوکوس و زاویه نهایی
تنظیم تصویر واقعی
پس از Live View:
- تنظیم زاویه دقیق
- فوکوس دستی (در لنزهای Varifocal)
- بررسی دید شب (IR)
تجربه عملی:
تنظیم فوکوس فقط در روز کافی نیست؛ فوکوس باید در حالت شب نیز بررسی شود.
تنظیمات هارد در تجهیزات ضبط داهوا
نقش هارد در پایداری سیستم ضبط
در سیستم های ضبط Dahua، هارد دیسک یکی از حیاتی ترین اجزای زیرساخت است. کیفیت ضبط، مدت نگهداری تصاویر، سرعت Playback و حتی سلامت کل دستگاه ضبط مستقیماً به نحوه انتخاب، راه اندازی و تنظیم هارد وابسته است. بسیاری از مشکلات ضبط که به اشتباه به دوربین یا شبکه نسبت داده می شوند، در واقع ناشی از تنظیم نادرست یا انتخاب اشتباه هارد هستند.
آشنایی با مفهوم Synchronous Playback دوربین مداربسته

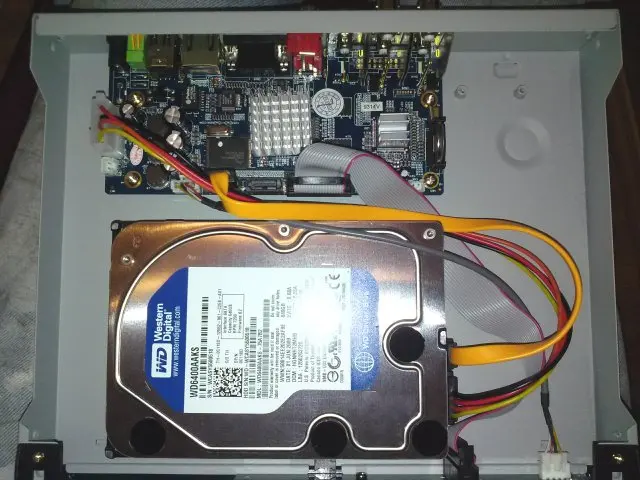

بررسی اولیه هارد در NVR / XVR
شناسایی و وضعیت هارد
پس از نصب فیزیکی هارد، اولین مرحله بررسی شناسایی صحیح آن توسط دستگاه است.
مسیر:
Main Menu > Storage > HDD Manager
مواردی که باید بررسی شود:
- HDD Type: Local
- Status: Normal
- Capacity: مطابق ظرفیت واقعی هارد
- Free Space: قابل مشاهده
نکته اجرایی:
اگر هارد در این بخش نمایش داده نشود، مشکل سخت افزاری (کابل SATA، برق یا خود هارد) مطرح است و نرم افزار نقشی ندارد.
فرمت (Initialize) هارد
آماده سازی هارد برای ضبط
تمام هاردهای جدید یا استفاده شده باید داخل خود دستگاه Dahua فرمت شوند.
مسیر:
Storage > HDD Manager > Initialize
نکات مهم:
- تمام اطلاعات قبلی حذف می شود
- فرمت خارج از دستگاه (مثلاً در ویندوز) کافی نیست
- پس از Initialize، Status باید به Normal تغییر کند
تجربه عملی:
در پروژه هایی که هارد قبلاً روی سیستم دیگری استفاده شده، عدم Initialize باعث ضبط ناقص یا توقف ناگهانی Recording می شود.
تنظیم نوع هارد (Read/Write)
تعیین نقش هارد
در دستگاه های چند هاردی، هر هارد می تواند نقش متفاوتی داشته باشد.
گزینه ها:
- Read/Write: ضبط و بازپخش
- Read Only: فقط بازپخش (Backup)
- Redundant: ضبط همزمان برای پشتیبان گیری
مسیر:
Storage > HDD Manager > HDD Type
کاربرد حرفه ای:
در پروژه های حساس (بانک، دیتاسنتر)، استفاده از Redundant Recording برای جلوگیری از از دست رفتن داده ها رایج است.
فعال سازی Overwrite
جلوگیری از توقف ضبط : Storage > HDD Manager > Overwrite
وضعیت پیشنهادی: Enable
توضیح: در صورت غیرفعال بودن Overwrite، با پر شدن هارد، ضبط به طور کامل متوقف می شود که یکی از خطرناک ترین تنظیمات اشتباه در پروژه های واقعی است.
مدیریت ظرفیت و زمان نگهداری تصویر
محاسبه مدت زمان ضبط: Storage > Estimate
پارامترهای مؤثر: تعداد کانال ها / Bitrate ضبط / Codec (H.264 / H.265 / H.265+) / نوع ضبط (Continuous یا Event-Based)
نمونه واقعی: یک NVR با ۱۶ دوربین ۴MP، ضبط پیوسته H.265 و Bitrate متوسط ۴۰۹۶ Kbps، روی هارد ۸TB حدود ۱۴ تا ۱۸ روز نگهداری تصویر خواهد داشت.
تنظیم ضبط روی هارد مشخص (Multi-HDD)
تخصیص کانال به هارد : در دستگاه های دارای چند هارد: Storage > HDD Manager > Assign
سناریو کاربردی:
- هارد ۱: دوربین های ورودی و حساس
- هارد ۲: دوربین های عمومی
- هارد ۳: Redundant
این تفکیک باعث افزایش امنیت داده و مدیریت بهتر Playback می شود.
بررسی سلامت هارد
مانیتورینگ وضعیت هارد : Storage > HDD Manager > Health
موارد قابل بررسی:
- Bad Sector
- Read/Write Error
- Temperature
- Running Time
نکته فنی: افزایش تدریجی Bad Sector اولین نشانه خرابی هارد است و باید قبل از Fail کامل، تعویض انجام شود.
مدیریت هشدارهای مربوط به هارد
فعال سازی Alarm هشدار : Event > Abnormality > HDD Error
انواع هشدار:
- HDD Full
- HDD Error
- No HDD
اقدام حرفه ای: اتصال این هشدارها به Email یا Alarm Output برای اطلاع سریع اپراتور.
انتخاب هارد مناسب برای Dahua
مشخصات هارد استاندارد نظارتی
- Designed for 24/7 Operation
- Low Power Consumption
- Optimized for Sequential Write
- پشتیبانی از Workload بالا
مدل های رایج جهانی:
- WD Purple
- Seagate SkyHawk
- Toshiba S300
هشدار: استفاده از هارد Desktop یا Laptop در سیستم های ضبط باعث افت عملکرد و خرابی زودهنگام می شود.
مشکلات رایج هارد و راهکارها
ضبط قطع می شود
- Overwrite غیرفعال است
- هارد پر شده
- Bad Sector بالا
Playback کند یا فریز
- هارد با سرعت پایین
- ضبط با Bitrate بیش از توان هارد
- استفاده همزمان چند کاربر از Playback
هارد شناسایی نمی شود
- کابل SATA معیوب
- پاور ضعیف
- ناسازگاری ظرفیت با دستگاه
نکات دیگر
تنظیمات هارد در سیستم های Dahua صرفاً یک مرحله نصب نیست، بلکه بخشی از طراحی کل سیستم ضبط محسوب می شود. انتخاب هارد مناسب، Initialize صحیح، فعال سازی Overwrite، پایش سلامت و مدیریت ظرفیت، عواملی هستند که پایداری ضبط و اطمینان از دسترس پذیری تصاویر را در بلندمدت تضمین می کنند.
تنظیمات ضبط در تجهیزات نظارتی Dahua
ساختار ضبط در سیستم های نظارتی
در تجهیزات Dahua، فرآیند ضبط (Recording) بر پایه تعامل مستقیم بین دوربین، Encoder و دستگاه ضبط (NVR/XVR) انجام می شود. ضبط صحیح نه تنها به فعال بودن گزینه Record وابسته است، بلکه به تنظیم دقیق Stream، Bitrate، زمان بندی، نوع رویداد و مدیریت ذخیره سازی بستگی دارد. هر تنظیم نادرست می تواند منجر به از دست رفتن تصویر، ضبط ناقص یا کاهش شدید کیفیت شود.
پیش نیازهای ضبط پایدار
بررسی ظرفیت و وضعیت ذخیره سازی: قبل از هرگونه تنظیم ضبط، وضعیت هارد باید بررسی شود.
مسیر بررسی: Main Menu > Storage > HDD Manager
موارد ضروری:
- Status: Normal
- Type: Read/Write
- فرمت بودن هارد (Initialize)
نکته اجرایی: در پروژه های حرفه ای، استفاده از هاردهای Surveillance Grade مانند WD Purple یا Seagate SkyHawk الزامی است. هاردهای معمولی در ضبط ۲۴/۷ دچار Bad Sector زودهنگام می شوند.
تنظیمات Stream مخصوص ضبط
انتخاب Stream ضبط (Main Stream)
Camera > Encode
پارامترهای کلیدی ضبط:
- Compression: H.265 یا H.265+
- Resolution: متناسب با سناریو (مثال: ۴MP یا ۸MP)
- Bitrate Mode: CBR
- Bitrate: متناسب با رزولوشن (مثال ۴۰۹۶ تا ۸۱۹۲ Kbps)
- Frame Rate: 15 تا ۲۰ FPS
نکته فنی: ضبط با VBR در پروژه های حساس توصیه نمی شود؛ CBR پایداری و پیش بینی پذیری فضای ذخیره سازی را تضمین می کند.
فعال سازی ضبط برای کانال ها
فعال سازی ضبط دستی : Main Menu > Record > Record Control
- انتخاب Channel
- فعال سازی Manual Record
کاربرد: برای تست سریع ضبط یا شرایط اضطراری.
تنظیم ضبط زمان بندی شده (Schedule)
Main Menu > Record > Schedule
حالت های ضبط:
- Regular (ضبط پیوسته)
- MD (Motion Detection)
- Alarm
- IVS / AI
سناریوی عملی: در یک فروشگاه ۱۶ دوربینه:
- ساعات کاری: Motion + AI
- ساعات غیرکاری: Motion Detection
- ورودی اصلی: Continuous + AI
تنظیم ضبط بر اساس Motion Detection
فعال سازی Motion Detection از مسیر : Camera > Event > Motion Detection
تنظیمات ضروری:
- Enable Motion
- تنظیم Region
- Sensitivity: Medium
- Anti-Dither: 5 تا ۱۰ ثانیه
اتصال Motion به ضبط: Event > Motion > Linkage
- فعال سازی Record Channel
- انتخاب کانال مرتبط
خطای رایج: فعال بودن Motion بدون Linkage باعث عدم ضبط می شود.
ضبط مبتنی بر AI و IVS
ضبط هوشمند (Smart Recording)
در دوربین ها یا NVRهای دارای WizSense یا WizMind از مسیر : AI > Smart Plan
انواع ضبط هوشمند:
- Human Detection
- Vehicle Detection
- Tripwire
- Intrusion
مزیت عملی: کاهش مصرف هارد تا ۶۰٪ و افزایش دقت Playback در جستجوی رویدادها.
تنظیم Pre-Record و Post-Record
Record > Parameters
مقادیر پیشنهادی:
- Pre-Record: 3 تا ۵ ثانیه
- Post-Record: 10 تا ۳۰ ثانیه
کاربرد: جلوگیری از از دست رفتن لحظه شروع یا پایان رویداد.
تنظیم ضبط صدا همراه تصویر
فعال سازی Audio Record از مسیر : Record > Parameters > Audio
شرط لازم: فعال بودن Audio Encode در دوربین و پشتیبانی سخت افزاری.
مدیریت فضای ذخیره سازی
Overwrite خودکار: Storage > HDD Manager > Overwrite
توصیه حرفه ای: Overwrite همیشه فعال باشد؛ غیرفعال بودن آن باعث توقف کامل ضبط پس از پر شدن هارد می شود.
محاسبه مدت زمان نگهداری تصویر
Storage > Estimate
عوامل مؤثر:
- Bitrate
- تعداد کانال
- نوع ضبط (Continuous یا Event-Based)
- Codec
تنظیم ضبط در Playback
جستجوی هوشمند : Playback > Smart Search
- جستجو بر اساس زمان
- فیلتر رویداد (Motion / AI)
- انتخاب Channel
سناریوی واقعی: در پروژه های صنعتی، استفاده از Smart Search زمان بررسی رخداد را از چند ساعت به چند دقیقه کاهش می دهد.
مشکلات رایج ضبط و راهکارها
ضبط انجام نمی شود
- هارد Initialize نشده
- Record Schedule غیرفعال
- Channel در Linkage انتخاب نشده
ضبط ناقص یا تکه تکه
- Bitrate بیش از توان هارد
- هارد نامناسب
- Packet Loss شبکه
کیفیت ضبط پایین تر از Live
- ضبط روی Sub Stream انجام می شود
- Bitrate ضبط کمتر از Live View تنظیم شده
نکات حرفه ای
در طراحی سیستم ضبط Dahua، تنظیمات Recording باید هم زمان با طراحی شبکه، انتخاب دوربین و ظرفیت ذخیره سازی انجام شود. ضبط پایدار نتیجه تنظیم دقیق Stream، رویدادها، زمان بندی و سلامت سخت افزار ذخیره سازی است و بی توجهی به هرکدام، کل سیستم را دچار اختلال عملیاتی می کند.
تنظیمات صدا در تجهیزات نظارتی Dahua
ساختار صوت در سیستم های نظارتی
در تجهیزات Dahua، صدا به عنوان یک Stream مستقل اما همگام با تصویر پردازش می شود. دریافت و ضبط صحیح صدا وابسته به سه عامل اصلی است:
سخت افزار ورودی صدا، تنظیمات Encoding و فعال سازی مسیر انتقال صوت در دوربین یا دستگاه ضبط. هرگونه خطا در یکی از این لایه ها باعث قطع کامل صدا، نویز شدید یا عدم ذخیره در Playback خواهد شد.
پیش نیازهای سخت افزاری صدا
بررسی پشتیبانی دوربین یا NVR از Audio
قبل از هر تنظیم نرم افزاری، باید پشتیبانی سخت افزاری بررسی شود.
انواع پشتیبانی:
- دوربین با میکروفن داخلی
- دوربین با Audio Input (RCA / Line-in)
- NVR با Audio In / Audio Out
نکته اجرایی: در بسیاری از دوربین های IP، Audio Input وجود دارد اما به صورت پیش فرض غیرفعال است و بدون فعال سازی نرم افزاری، صدا منتقل نمی شود.
انتخاب میکروفن مناسب
برای دریافت صدای قابل استفاده، نوع میکروفن اهمیت مستقیم دارد.
انتخاب صحیح:
- محیط های داخلی: Electret Microphone با حساسیت متوسط
- محیط های صنعتی: میکروفن با Noise Suppression
- فواصل بالاتر از ۵ متر: میکروفن اکتیو با Pre-Amplifier
فعال سازی صدا در دوربین

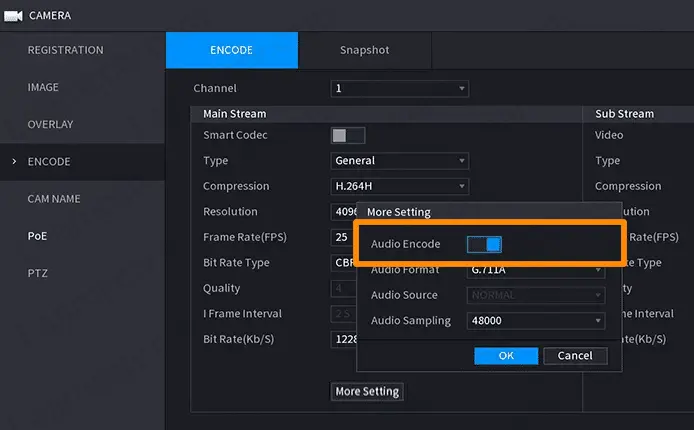

فعال سازی Audio در تنظیمات Encode از مسیر : Camera > Encode
پارامترهای ضروری:
- Audio Encode: Enable
- Audio Compression: G.711A یا AAC
- Sampling Rate: 8KHz یا ۱۶KHz
تجربه عملی: در پروژه های ضبط مکالمه، استفاده از AAC کیفیت بالاتری نسبت به G.711 ارائه می دهد، اما پهنای باند بیشتری مصرف می کند.
تنظیم نوع ورودی صدا
در دوربین هایی با ورودی صدا: Camera > Audio
Audio Input Type:
- Line In
- Mic In
انتخاب اشتباه این گزینه باعث ضبط صدای بسیار ضعیف یا نویز شدید می شود.
تنظیمات صدا در NVR
فعال سازی ضبط صدا برای هر کانال : Record > Schedule > Audio یا Camera > Audio > Enable
نکته مهم: فعال بودن صدا در دوربین به تنهایی کافی نیست؛ ضبط صدا باید در NVR نیز برای همان کانال فعال شود.
همگام سازی صدا و تصویر
در برخی پروژه ها، تأخیر صدا نسبت به تصویر مشاهده می شود.
مسیر تنظیم: Camera > Encode > Audio Sync
راهکار: کاهش Bitrate صدا یا تنظیم مجدد Sampling Rate معمولاً Delay را برطرف می کند.
تنظیم Playback و Live View صدا
فعال سازی صدا در Live View
در رابط کاربری NVR یا Web Interface:
- آیکون Speaker باید فعال باشد
- کانال صحیح انتخاب شده باشد
خطای رایج: کاربر تصور می کند صدا ضبط نشده، در حالی که فقط Audio در Live View غیرفعال است.
بررسی صدا در Playback
Playback > Select Channel > Enable Audio
اگر صدا در Live وجود دارد ولی در Playback نیست، مشکل از تنظیمات ضبط است، نه سخت افزار.

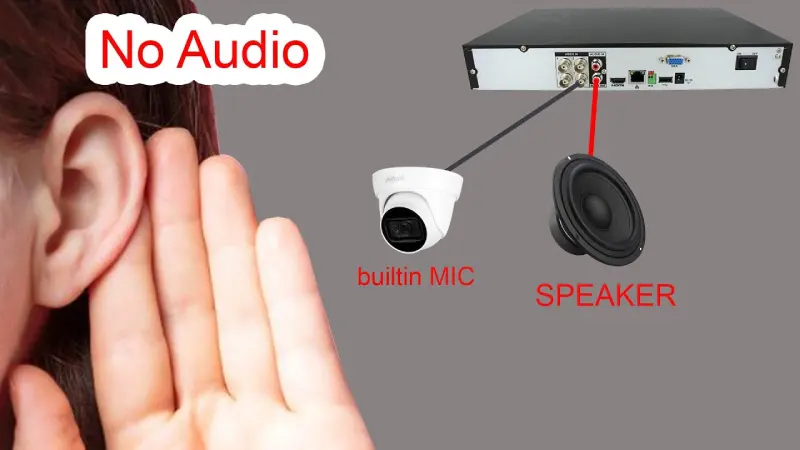

تنظیمات Audio Output
خروجی صدا از NVR از مسیر : Audio > Audio Output
کاربردها:
- اتصال به اسپیکر
- مانیتورینگ زنده در اتاق کنترل
- سیستم های Intercom
نکته اجرایی: سطح خروجی صدا در NVR مستقل از سطح ورودی است و باید جداگانه تنظیم شود.
تنظیم Two-Way Audio (مکالمه دوطرفه)
پیش نیازها
- دوربین یا NVR با Audio In و Audio Out
- میکروفن و اسپیکر سازگار
- فعال بودن Audio در Encode
مسیر تنظیم: Network > Audio > Bidirectional
کاربرد واقعی: پروژه های نگهبانی، ورودی ساختمان ها و مراکز صنعتی.
بهینه سازی کیفیت صدا
کاهش نویز محیطی
- کاهش Gain ورودی
- استفاده از میکروفن Directional
- دوری از منابع نویز الکتریکی
تنظیم Gain از طریق : Audio > Input Volume
نکته عملی: Gain بالا لزوماً صدای بهتر ایجاد نمی کند و اغلب باعث Saturation و نویز می شود.
مشکلات رایج و عیب یابی
صدا ضبط نمی شود
- Audio Encode غیرفعال است
- ضبط صدا در NVR فعال نشده
- ورودی Audio اشتباه انتخاب شده
صدای نویزی یا ضعیف
- عدم تطابق Mic با Line In
- Gain نامناسب
- کابل کشی غیراستاندارد
صدا در Live هست ولی در Playback نیست
- Schedule ضبط صدا فعال نشده
- Channel اشتباه در Playback انتخاب شده
ملاحظات حرفه ای در پروژه های واقعی
در پروژه های نظارتی حرفه ای، صدا باید به عنوان یک داده حساس در نظر گرفته شود. تنظیم نادرست Audio نه تنها باعث افت کیفیت می شود، بلکه می تواند کل سیستم را از نظر کاربری و قانونی دچار چالش کند. پیاده سازی دقیق تنظیمات صدا، هم راستا با طراحی شبکه و ضبط، بخش جدایی ناپذیر یک سیستم نظارتی پایدار و قابل اتکا است.
جذب و ثبت نام نصاب دوربین مداربسته
تست کامل سیستم پس از نصب
موارد تست الزامی
- Live View تمام کانال ها
- ضبط و Playback
- دید شب
- قطع و وصل برق
- تست شبکه و دسترسی از راه دور
تحویل پروژه و مستندسازی
موارد تحویلی استاندارد
موارد تحویلی استاندارد- نقشه محل نصب دوربین ها
- IP Address تجهیزات
- اطلاعات دسترسی (Admin)
- ظرفیت ضبط و مدت نگهداری
- آموزش اولیه کاربر نهایی
نکته حرفه ای:
مستندسازی دقیق، ارزش فنی پروژه را بالا می برد و در پشتیبانی آینده حیاتی است.
خطاهای رایج در نصب
- نصب بدون طراحی قبلی
- کابل کشی غیراستاندارد
- عدم تست دید شب
- بی توجهی به ارت و نوسان برق
- تحویل بدون آموزش کاربر
ملاحظات اجرایی
نصب تجهیزات Dahua زمانی به نتیجه مطلوب می رسد که اجرا دقیقاً مطابق طراحی، استاندارد کابل کشی، اصول مکان یابی و تنظیمات اولیه انجام شود. کیفیت نهایی سیستم نظارتی، بیش از مدل دوربین، به کیفیت نصب وابسته است.
مطالعه بیشتر :
